Uygulama ve fonksiyon

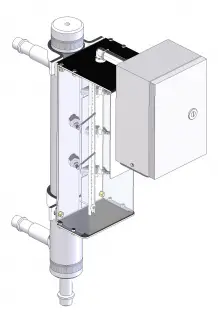

Elektronik anahtar aşağıdaki bileşenlerden oluşur:

1 ila 4 problu su kolonu (tamamen kablolu)
Ölçüm birimi (MU); su sütunu muhafazasına monte edilmiş ve tamamen kablolanmış
4 adede kadar bağımsız prob kanalı ve LED göstergesi (tamamen kablolu) için Kontrol üniteli (CU) NEMA4X/IP66 Kontrol Kutusu
bağlantı kabloları
Teknik temel ekipman
Son teknoloji elektronik seviye tespiti, buhar kazanları veya elektriksel olarak iletken sıvı ile diğer herhangi bir uygulama için kullanılabilir. Tipik uygulamalar:

Alıcı tanklar (Su tankı, Degazör, Kondenser)
Flaş Tankları, Besleme suyu ısıtıcıları
TWIP (Türbin su girişini önleme)
Buhar hattı tahliye kontrolü
Kazan suyu üst seviye yüksek/düşük seviye kontrolü ve çok daha fazlası
Kayıt, en düşük iletkenlikleri bile algılayabilen iletken bir ölçüm prensibi ile gerçekleştirilir. Ölçüm ünitesi (MU), 4 adede kadar prob ile donatılabilir. Bireysel problar arasındaki mesafe müşteri tarafından belirlenebilir. Anahtar kontaklarının problara serbestçe programlanabilen ataması sayesinde, sistem maksimum çok yönlülük sağlar.

Hem ölçüm ünitesi hem de kontrol ünitesi kendi işlemcilerine sahip iki bağımsız elektronik devreye sahiptir. Tüm işlemciler, elektronik devredeki dahili arızalar için düzenli olarak kendi kendine testler gerçekleştirir. Yedekli güç kaynakları sistemimizde standarttır.

Kontrol ünitesi (CU-3) kaydedilen sinyalleri işler ve aşağı akış fonksiyonlarını kontrol eder. Paslanmaz çelik bir kontrol kutusu (IP65/NEMA4X) içine yerleştirilmiştir. Kontrol kutusu, tüm probların (su=yeşil, buhar=kırmızı), normal çalışmanın (yeşil LED) ve sistem hatasının (sarı) yerel gösterimini sağlar.

Bireysel yapılandırılabilir çıkış kontakları (SPDT) ve zaman gecikmesi seçeneği standart olarak mevcuttur. Ayrıca, sekizinci bir kontak (SPDT) cihaz hatası için sinyal kontağı olarak kalıcı olarak değiştirilir ve dokuzuncu bir kontak (SPDT) su seviyesi alarm kontağı olarak kalıcı olarak değiştirilir, bu sayede alarmı tetikleyen problar (LW ve/veya HW) serbestçe seçilebilir .

Burada her işlemci kontak başına kendi rölesini çalıştırır, bu sayede çıkış kontakları sadece her iki işlemci de normal çalışma sinyali verdiğinde değiştirilir. Ek olarak (neredeyse) sürekli çıkış olarak 4mA ‒ 20mA arabirimi mevcuttur. Çıkış, daldırılmış prob başına karşılık gelen orantı (16 mA / prob sayısı) ile artırılır. Bir hata durumunda çıkış 2 mA'ya gider.

Konfigürasyon/programlama, 4 düğme ve her biri 16 karakterden oluşan 2 sıralı aydınlatmalı LCD ekran aracılığıyla gerçekleştirilir. Ayrıca LCD ekran, güç kaynağı arızası, prob arızası, seviye göstergesi arızası (“buhar üzerinde su arızası”), devre kartı arızası, kablo arızası veya kısa devre gibi yerel arıza göstergelerini gösterecektir.

EWLS tasarımı ve üretimi, AB Direktifi 2014/68/EU ve uygulanan yönetmelikler DIN EN 12952, DIN EN 12953, AD2000 ve ASME kazan yönetmeliği ile uyumludur.

Mevcut (isteğe bağlı) sürümler
DIN veya ASME'ye göre malzemeler

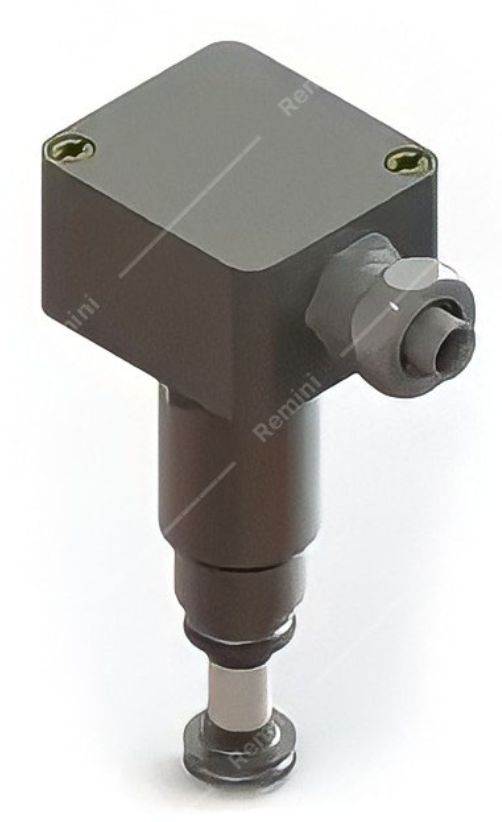

4 proba kadar (EL65 veya EL60)
problara göre seviyenin gösterilmesi
500 Ohm'a kadar yükler için 1 ayrı arayüz 4 mA ‒ 20 mA
kontakları değiştirin, problara ayrı ayrı atanabilir
1 hata kontağı, kalıcı olarak birbirine bağlı
Su seviyesi alarmına kalıcı olarak atanan 1 alarm kontağı,
LW ve/veya HW probları serbestçe atanabilir
Opsiyonel: Uzak Görüntüleme Ünitesi DU3
