Uygulama ve fonksiyon

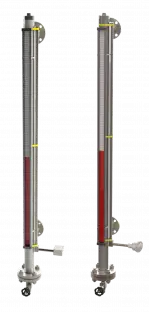

MRK dilli zincir ile bağlantılı IGEMA manyetik seviye göstergeleri, seviyeyi AL2-G/AL3-G gösterge çubuğu aracılığıyla sadece mekanik olarak göstermekle kalmaz, aynı zamanda seviye ölçerken 4 - 20 mA sinyali üretir. Şamandıradaki mıknatıs sistemi, 3 telli bir potansiyometre devresine karşılık gelen bir direnç ölçüm zincirini harekete geçirir. Üretilen ölçüm voltajı seviye ile orantılıdır ve ölçüm zincirinin ince dereceli çözünürlüğü nedeniyle yarı süreklidir.

4-20 mA sinyaliyle, sıvı seviyesi uzun mesafelerde bir kontrol istasyonuna veya uzaktan monte edilmiş bir IGEMA uzaktan göstergesine (LB-16) iletilebilir.

Ayrıca, IGEMA limit anahtarları (M510) ile bağlantılı olarak serbestçe seçilebilen sınır değerlerinin anahtarlanması mümkündür.

Mevcut (isteğe bağlı) sürümler
TİP MRK 110-S

Entegre verici, reed zincirinden gelen direnç sinyalini sürekli bir 4..20mA akım sinyaline dönüştürür.

TİP MRK 110-SIL

Bu modele entegre edilen verici, güvenlikle ilgili konular özel olarak dikkate alınarak geliştirilmiştir ve bu nedenle SIL ortamlarında kullanılabilir. Bu ana verici, HART üzerinden de okunabilir.

TİP MRK 110-Ex-SIL

Bu modele entegre edilen verici, Ex bölgelerinde kullanım için özel olarak geliştirilmiştir. SIL ile ilgili sorunlar da geliştirme sırasında dikkate alındı. Bu ana verici, HART üzerinden de okunabilir.

versiyon

özellikleri

MRK 110-S Orta <150°

İzolasyonsuz akım sinyali

MRK 110-S Orta >150°

İzolasyonlu akım sinyali

MRK 110-SIL Orta <150°

Akım sinyali, HART protokolü, SIL derecesi, izolasyon yok

MRK 110-SIL Orta >150°

Akım sinyali, HART protokolü, SIL derecesi, izolasyonlu

MRK 110-Ex-SIL orta <150°

Akım sinyali, HART protokolü, Ex onayı, SIL derecesi, izolasyon yok

MRK 110-Ex-SIL Orta >150°

Akım sinyali, HART protokolü, Ex onayı, SIL derecesi, izolasyonlu

güç bölücü

HART şeffaf, SIL derecesi

Ex besleme ayırıcı

HART şeffaf, Ex onayı, SIL derecesi

Besleme ayırıcısı için ön ekran

mA ekran
